前言
這篇將告訴你如何開始使用 nano1768。只要跟著這篇的步驟做一遍，你就可以學會透過 Subversion 取出 uCXpresso Framework、下載 Blink 範例程式，以及學會如何上傳程式到 nano1768 上，完成最基本的入門工作。
註：我假設你作業系統上已經裝好了 LPCXpresso，如果你還沒裝，可以參考「安裝 LPCXpresso」先把軟體環境裝起來。
材料表
1) 一張 nano1768 板子

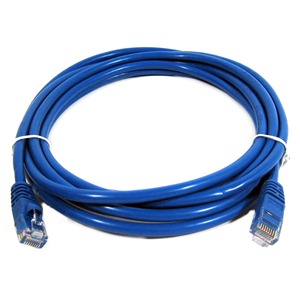

2) 一條 USB A/Mini-B cable 與一條 Ethernet 網路線
STEP 1：取出 uCXpresso

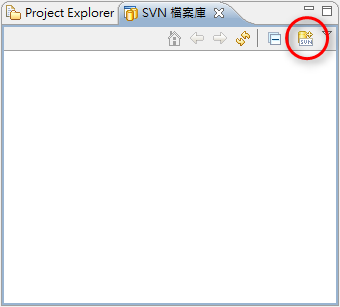

參考下圖，在 SVN 檔案庫中點一下
圖示：
之後會看到這個視窗，此時輸入 http://ucxpresso.googlecode.com/svn/trunk/nano1768/，然後按下 Finish：
如果連線順利，應該會看到如下的結果：
接著在 uCXpresso 上按滑鼠右鍵，並在右鍵選單中點「取出為 (A)…」：
完成後，切到 Project Explorer，如果有看到底下的結果，表示已經成功從 google 取出 uCXpresso：
STEP 2: 取出與編譯 blinkLED 專案
接著取出 BlinkLED 範例，我們將用 BlinkLED 範例學習如何編譯與上傳程式到 nano1768 板子上。
nano1768 所有範例都放在網路上，所以取出的方式也是一樣的：先切到 SVN 檔案庫，展開 examples/majorLab，在 blinkLED 上按滑鼠右鍵，然後點選「取出為(A)…」：
接著直接按下 Finish：
完成後，Project Explorer 中就會多出一個 blinkLED 專案：
底下是 blinkLED 主程式 main.cpp 的完整程式碼:
本文是教你編譯與上傳程式到 nano1768 板子上，介紹程式的寫法不是本文的目的，因此這裏將不特別解釋上列程式。
接著只要確定 Project Explorer 中有選取 blinkLED 專案，然後再按下工具列的

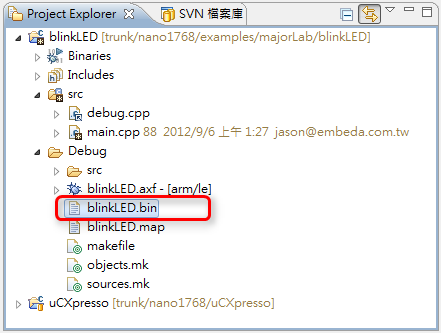

圖示就可以編譯 blinkLED。編譯完成後，在專案 Debug 資料夾下就會產生 blinkLED.bin 程式檔。
接著你就可以繼續進行 STEP 3 把 blinkLED.bin 上傳到 nano1768 板子上。
註：由於 LPCXpresso 版本更迭頻繁，新的版本可能會影響範例程式的運作，如果在編譯時遇到 "blinkLED.axf section `.bss' will not fit in region `RamLoc32'" 之類的錯誤，請不要擔心，你只要把 main.cpp L23 這行 static uint8_t pool[24000]; 的陣列大小縮小一點即可，例如改成 14 * 1024。
STEP 3: 上傳程式到 nano1768

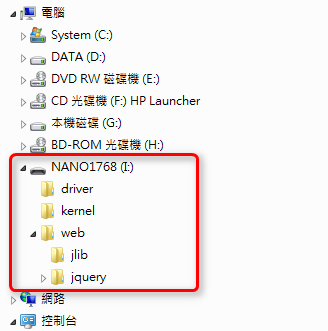

如下圖，所有的 nano1768 在出廠後，在其 microSD 中預設會有這樣的目錄結構。要把程式上傳到 nano1768 上，方法很簡單，只要把程式檔 (例如 blinkLED.bin) 上傳到 kernel 資料夾即可。
上傳程式的方法有兩種，一種是 FTP，另一種是用 USB。我們先來學習用 FTP 上傳程式：
你可以用任一套 FTP 軟體來上傳檔案，這裏以 FileZilla 為例說明。首先連線到 nano1768，你必須輸入主機名稱或 IP 位址以及使用者名稱與密碼，nano1768 的主機名稱預設是 nano1768，而使用者名稱與密碼預設為 admin/admin：
登入後，只要把 blinkLED.bin 上傳到 nano1768 的 kernel 資料夾即可：
當 FTP 斷線後，nano1768 會自動檢查 kernel 資料夾裏的檔案，如果發現 kernel 資料夾裏有 bin 檔，就會自動燒錄 bin 檔到晶片上並重開機。所以接著我們只要關閉 FileZilla 的連線，nano1768 就會自動更新韌體了。
註：我發現，在 FileZilla 按 Ctrl+D 後，連線斷的不是很乾淨。當你把程式檔上傳到 nano1768 後，建議把 FileZilla 程式整個關閉，就可以確保 nano1768 會自動更新並重開機。
blinkLED 這支程式會讓 nano1768 的 LED1 每隔 200 ms 閃爍一下，所以當你完成上傳的動作後，這時候應該就會 nano1768 的 LED1 會一下亮、一下滅，不停的切換：
前面提到，nano1768 上傳程式的方法有兩種，另一種是用 USB，方法為：
(1) 先按一下 nano1768 的 ISP 按鈕，此時板子上四顆 LED 會同時閃爍 ，而且如下圖所示，這時候電腦上會多出一個磁碟機。
(2) 把程式檔 (如 blinkLED.bin) 放到 kernel 資料夾。
(3) 再按一下 ISP 按鈕，完成。
用 USB 上傳程式也是很簡單，只是你必須動手去按 ISP 按鈕，按久了可能會覺得麻煩，而且人必須親臨現場才能做，不如 FTP 方便。
到這裏，你已經學會編譯 nano1768 的程式，而且也知道如何用上傳程式到 nano1768 了，現在你已經可以開始使用 nano1768 來開發程式。你也許想順便參考英倍達國際網站上的 "2-1-2 Burn Code (USB)" 與 "2-1-3 Burn Code (FTP)"，這兩篇文章教你如何在 LPCXpresso 裏上傳程式。
如果你要建立新專案，方法一樣是從 SVN 檔案庫取出，如下圖，你可以選擇取出 new_arduino 或是取出 new_project，取出之後，你只要按 F2 重新命名專案即可。詳細的說明可以參考英倍達國際網站上 "2-1-1 Blink LED" 一文。
備註：
當你用 USB cable 把 nano1768 接到電腦 USB 埠時，如下圖，在裝置管理員中，可能會看到無法辨識的裝置：
你可以到英倍達國際網站上下載 USB CDC Driver 回來安裝驅動程式。不過，其實 nano1768 的 microSD 上也有驅動程式，你只要先按一下 ISP 按鈕，參考下圖把 driver 目錄下的 usbser.inf 複製一份到電腦上，接著再按一下 ISP 按鈕讓 nano1768 回到 Run mode，回到裝置管理員更新驅動程式，然後把驅動程式路徑指到 usbser.inf 所在的資料夾即可。
如下圖，之後在連接埠底下就會多出一個 Virtual COM Port：
