Arduino 筆記 - Lab4 使用可變電阻調光

實驗目的
使用可變電阻 (potentiometer) 控制 LED 的燈光亮度,達到調光的目的。
材料
  • 麵包板 x 1
  • Arduino 主板 x 1
  • LED x 1
  • 220 ohm 電阻 x 1
  • 可變電阻 x 1
  • 單心線 x N
接線
  • LED 接到 pin9 和 GND,長腳(陽極)串接一顆 220 ohm 電阻到 pin9,短腳(陰極)直接接到 GND
  • 可變電阻中間腳位接到類比輸入(Analog Input) pin3,剩下的兩支腳位,一支接到 5V,另外一支接到 GND
電路圖
程式碼

potentiometer.pde



說明:
  • L01: 宣告可變電阻所用的類比輸入腳位
  • L02: 宣告 LED 燈號腳位
  • L05: 設定 SerialPort 的傳輸速率,鮑率為 9600 bps (bit per second)
  • L09: 讀取可變電阻讀值並且放到 sensorValue 變數裏
  • L10: 使用 Serial.println(sensorValue, DEC) 把電阻值列印到 SerialPort。DEC 代表以十進位顯示數字
  • L12: analogRead() 讀進來的是一個 10 位元的數值,值域為 0 到 1023,由於 analogWrite() 的參數只能接受 0 到 255 的數值,所以得將 sensorValue 除以 4,讓 sensorValue 的數值從 0-1023 等比例縮小到 0-255 的範圍。
範例照片/影片

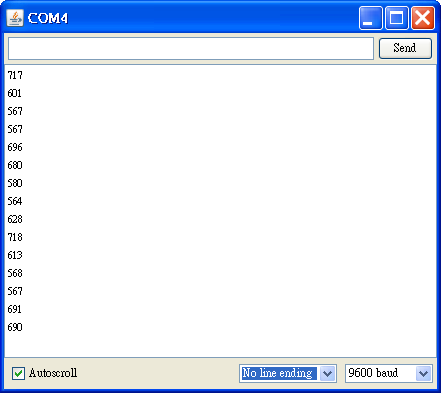

編譯好程式,上傳到 Arduino 後,按下 Serial Monitor image 這個按鈕,就會看到 COM Port 不斷收到一串範圍介於 0 到 1023 的數值,這些數值與可變電阻是相關聯的。如果旋轉可變電阻,對應的數值也會跟著改變,而且 LED 燈號的亮度也會跟著改變。
Youtube 上正好有段示範利用可變電阻控制 LED 燈光亮度的影片,我們來看看他的示範:
