2.3 用光敏電阻切換電視頻道

實驗目的

練習用光敏電阻切換電視頻道。在這個實驗裏，你將練習用 IRRemote 函式庫發射紅外線訊號，然後搭配兩顆光敏電阻來切換電視頻道，當發現左邊比較亮時，就控制電視切到上一個頻道，當發現右邊比較亮時，就控制電視切到下一個頻道。

前提

在做這個實驗前，我假設:

1. 你已經看過「IRRemote 紅外線遙控教學」這系列的教學，而且
2. 已經把 IRRemote 函式庫安裝起來了

材料

• 麵包板 x 1
• Arduino 主板 x 1
• 發射波長為 940nm 紅外線發射器 x 1
• 100 歐姆電阻 x 1
• 光敏電阻(photocell) x 2
• 10k ohm 電阻 x 2
• 單心線 x N

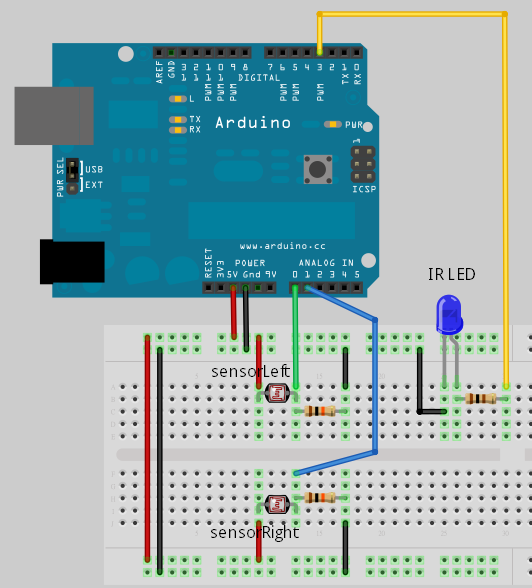

接線

• 把紅外線發射器(IR LED)接到 pin 3，長腳(陽極)串接一顆 100 ohm 電阻接到 pin 3，短腳(陰極)接到 GND
• 左手邊的光敏電阻一支腳接到 5V，另一支腳串接一顆 10k 電阻接到 analog pin 0
• 右手邊的光敏電阻一支腳接到 5V，另一支腳串接一顆 10k 電阻接到 analog pin 1

注意！因為 IRRemote 函式庫限定使用 pin 3，所以你只能把紅外線發射器接到 pin 3，不能接到其它腳位。

錄製切換頻道鈕的紅外線編碼

參考「1.5 兩個取得遙控器紅外線資料的方法」錄製電視遙控器的紅外線資料。以我所用的電視遙控器為例，用 IRRemote 解碼之後，可知我電視遙控器講的是 NEC 紅外線協定，紅外線編碼資料長度都是 32 位元。我取得的 Channel+ (上一個頻道)和 Channel- (下一個頻道)兩個按鍵的紅外線編碼如下:

程式

底下就是用光敏電阻控制電視機切換頻道的程式(Photocell_TVRemote.pde):

注意! 記得把 irKeyCodes 裏的資料換成你自己的遙控器的紅外線編碼。另外，如果你的遙控器講的不是 NEC 而是其它紅外線協定，例如 Philips RC5，記得也要把 sendNEC() 這行換成其它發射紅外線的函式，例如 sendRC5()。

示範影片

動動腦

1. 把兩顆光敏電阻換成兩顆紅外線動作感測器(PIR Motion Sensor)，用紅外線動作感測器來切換電視頻道。
2. 把兩顆光敏電阻換成聲音感測器，然後拍拍手切換電視頻道。
3. 想想看，還可以結合什麼感測器來遙控電視機?
