認識 LabVIEW 開發環境

這篇將為你介紹 LabVIEW 的程式開發環境。

Getting Started Window

當你啟動 LabVIEW 後,你首先會看到的是 Getting Started 視窗:

2012-01-05 22h24_33
▲ Getting Started window

Getting Started 視窗有點像是網站的入口,視窗左手邊是 File section,你可以透過這個區塊建立新的 VI, Project 或是開啟最近使用過的 VI 檔和 Project,而視窗右手邊則是 Resources section,你可以透過這個區塊尋找包括 Example Programs, Training Resources 和線上討論區、技術文件等各種資源。

Front Panel and Block Diagram

LabVIEW 是一個圖形化的程式開發環境 (Graphical Programming Environment),LabVIEW 的程式叫作 VI,VI 是 Virtual Instrument 的縮寫。

當你在 Getting Started 視窗點選 Blank VI,就會建立一個新的 VI,這時候畫面上會顯示兩個視窗:

2012-01-05 23h13_07
▲ Front Panel 與 Block Diagram

每個 VI 都是由上面兩個主視窗組成的,一個是灰色視窗的 Front Panel (上面左手邊這張圖),另一個是白色視窗的 Block Diagram (上面右手邊這張圖)。Front Panel 是程式的圖形介面 (Graphical User Interface, GUI),也可以稱作人機介面,而 Block Diagram 則是用來放你要寫的圖形化的程式碼。

Front Panel 與 Block Diagram 的對應關係

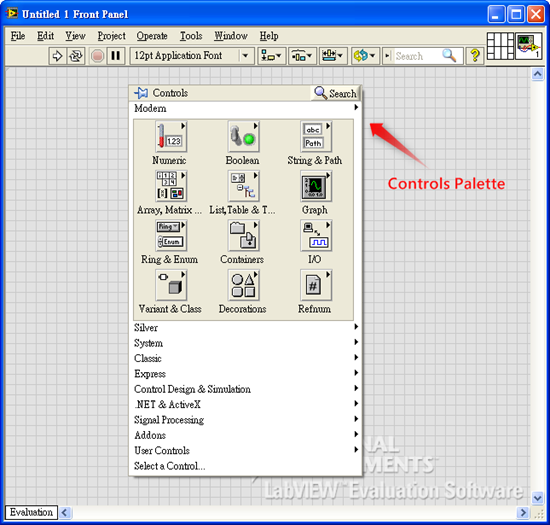

當你在 Front Panel 工作區域上的任何位置點滑鼠右鍵,就會帶出 Controls Palette:


利用 Controls Palette,你可以在 Front Panel 上放置各種控制元件,例如 Modern > Numeric 底下的 Knob, Thermometer, Gauage:


底下是在 Front Panel 上放這三種控制元件得到的結果:

2012-01-05 23h41_20

當然,你可以在 Front Panel 上放置任何你想要的元件,任何你想讓使用者可以跟程式互動的元件,任何你想呈現在畫面上可以看到的東西,而且你可以改變元件的屬性,比如位置、尺寸、顏色等。

注意一件事:每當你在 Front Panel 上放置一個元件時,Block Diagram 的視窗上就會出現一個對應的 Terminal (端點)。如下圖,我在 Front Panel 上放了 Knob, Thermometer, Gauage, Waveform Chart, Push Button, Round Led, String Control 等 7 個元件:


這時候 Block Diagram 上就會有 7 個對應的 Terminals:

▲ Front Panel 上有 7 個元件,所以 Block Diagram 上有 7 個對應的 Terminals

快速瀏覽 Functions Palette

如前面說的,Block Diagram 的用途是放你要寫的圖形化程式碼。當你在 Block Diagram 工作區域上的任何位置點滑鼠右鍵,就會帶出 Functions Palette:


Functions Palette 上有各式各樣的 functions,例如 Structures, Numeric, Comparison, Boolean, String 和 Timing functions:

2012-01-06 00h24_01
▲ Structures 包含了 For Loop, While Loop, Case Structure 等 functions

2012-01-06 00h24_27
▲ Numeric 包含了 Add, Substract, Multiply, Divide,加減乘除等數學運算的 functions

2012-01-06 00h24_38
▲ Comparsion 包含了 Equal?, Not Equal?, Greater?, Less? 等邏輯比較的 functions

2012-01-06 00h24_48

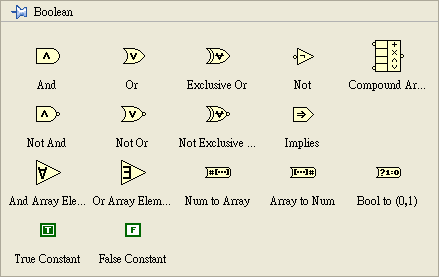

▲ Boolean 包含了 And, Or, Exclusive Or, Not 等二元運算的 functions

2012-01-06 00h25_02
▲ String 包含了 String Length, Concatenate String, String Subset 等字串處理的 functions

2012-01-06 00h25_12
▲ Timing 包含了 Tick Count (ms), Wait (ms), Wait Until Next ms Multiple 等計時與日期時間的 functions

這些都是 Programming (編程) 所需的 functions,將來你在寫 LabVIEW 程式的時候會用到。

希望以上的介紹可以讓你對 LabVIEW 開發環境有一個大概的了解。
