Array

這篇我們將介紹 LabVIEW 的 Array。

Array 是一個相同資料型態的集合。在 LabVIEW 裏，建立 Array 是很簡單的一件事。底下我們用個簡單的例子來介紹如何建立 Array。

建立 Array

當你在 Block Diagram 上按滑鼠右鍵，打開 Functions Palette > Array, Matrix & Cluster，你會看到第一個選項就是 Array，像下圖這樣，把它拖曳放到 Block Diagram 上就可以建立一個 Array:



底下我們建立了兩個 Array，右手邊的圖是 Block Diagram:

注意 Block Diagram 上這兩個 Terminals 的框線是黑色的，這代表它們的資料型態還未定義。

我們可以在 Array 上放上 Boolean, Numeric, String 或其它種類的元件，這樣就可以明確定義 Array 的資料型態。比如我們現在用滑鼠拖曳 Vertical Toggle Switch 到陣列的框架中:

這樣就可以產生一個 Toggle Switch Array，同時 Block Diagram 上對應的 Terminal 框線顏色也會跟著變成綠色的，代表它是一個 Boolean Array:

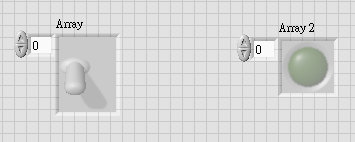

依樣畫葫蘆在 Array2 上放個 Round LED，順便利用滑鼠調整 Toggle Switch 和 Round LED 的大小:

接著只要用滑鼠拖曳 Array 的邊框，然後橫或是往直的拉，就可以增加 Array 的元素，例如下圖左往橫的拉四格後，即呈現圖右的結果，得到有 4 個元素的 Togglw Switch Array:



照同樣的方法做出有 4 個元素的 Round LED Array:

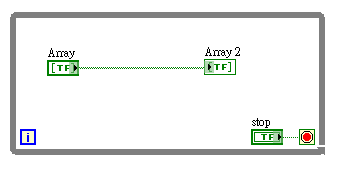

接著切到 Block Diagram，然後用接線把兩個 Array 連接起來:

為了方便，我們再用個 While Loop 放程式碼框起來，並在 While 右下角的 Loop Condition 上按右鍵點選 Create Control 建立 Stop 鈕:

現在當我們按 Run 鈕執行這支程式，你會看到 Round LED Array 的狀態會對應到 Toggle Switch Array。

現在是全部為 False 的狀態:

當我們改變 Toggle Switch Array 的狀態，就會看到 Round LED Arrary 對應的 LED 狀態會跟著同步改變:

用同樣的方法，我們可以建立 Vertical Pointer Slide 和 Thermometer 的 Arrays，如下:

底下是將兩個同為 Numeric 型態的 Arrays 連接起來並放到 While Loop 後的 Block Diagram:

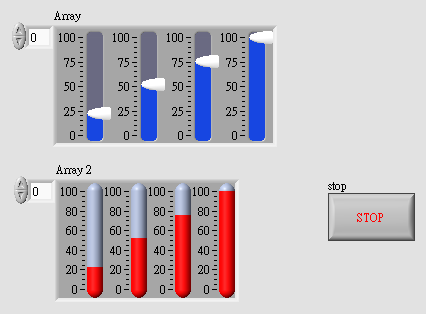

當我們按 Run 鈕執行這支程式，就可以利用畫面上方的 Vertical Pointer Slide 來控制底下對應的 Thermometer:



Array functions

在 Block Diagram 上，打開 Function Palette > Array，你會看到 LabVIEW 提供了很多 Array functions:

我們可以利用 Array functions 來操控 array，例如利用 Array Size 取得陣列的大小、利用 Index Array 取出陣列指定位置的元素、用 Insert Into 插入新的資料到陣列中，或是用 Delete From Array 刪除陣列中的元素等。

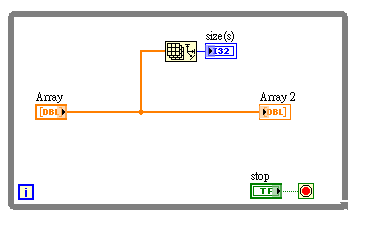

底下以最常用的 Array Size 和 Index Array 示範 Array functions。首先是 Array Size，我們在 Block Diagram 上放個 Array Size，並為其 Create Indicator，然後像下圖這樣把它連接到 Vertical Pointer Slide Array 的輸出:

因為 Vertical Pointer Slide Array 目前總共有 4 個元素，所以現在當我們執行這支程式，就會看到 size(s) 上會顯示數值 4:

現在放一個 Index Array 到 Block Diagram 上，一樣把它連接到 Vertical Pointer Slide Array 的輸出，然後照下圖這樣用 Create Control 建立一個 Control，並且用 Create Indicator 建立一個 Indicator:

這時 Front Panel 會得到如下結果:

我們可以利用 Index Array 取出陣列指定位置的元素，而上圖 index 這個 Control 是讓你指定陣列的索引，而 element 這個 Indicator 則會顯示陣列指定元素的數值。

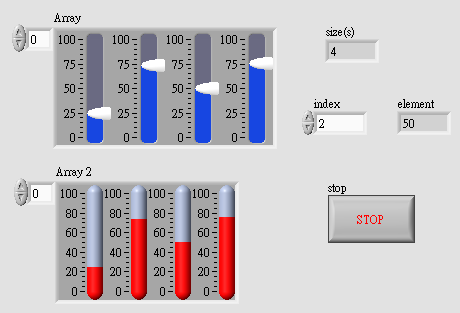

LabVIEW 陣列跟 C/C++ 語言一樣，索引是從 0 開始算起，所以如果我們要指定陣列第 3 個元素，那麼當我們按 Run 鈕執行這支程式，然後在 index 上輸入 2，你就會看到第 3 個元素的數值，如下圖，其值為 50:
