For Loop and Shift Regsiter

在這篇，我們將介紹如何利用 LabVIEW 的 For Loop 和 Shift Register 寫一支從 1 加到 10 的程式。

首先，打開 LabVIEW，建立一個 Blank VI，然後在 Block Diagram 上按滑鼠右鍵打開 Functions Palette，接著點選 Structures > For Loop 在 Block Diagram 上拖曳畫出一個 For Loop:



由於我們要計算 1 加到 10 的總合，Loop Count 是 10，所以我們要把 For Loop 的 Loop Count 設定為 10，先在 Count (N) Terminal 上按右鍵，點選 Create Constatn:

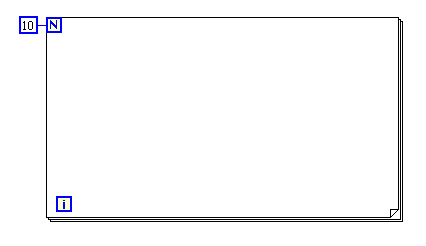

接著輸入 10:

這樣便建立了一個可以重覆跑一段程式跑 10 次的 For Loop。

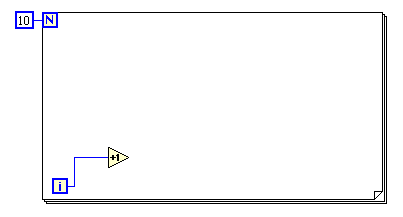

下一步，因為 Loop Iteration 預設是從 0 開始數起，所以我們在 Loop Iteration 的輸出加個 Increment function，這樣會讓它變成從 1 開始數起:



接著我們只要把每一次的 Loop Iteration 數值累加起來便可以算出 1 加到 10 的總合，這會需要在 Loop Iteration 之間傳遞資料，所以我們會用到 Shift Register。因此，我們在 Loop 的邊框上按右鍵，然後點選 Add Shift Register:

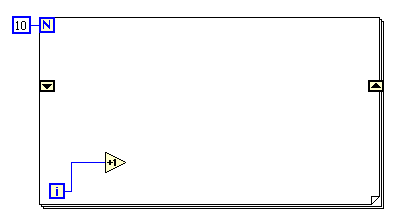

建立 Shift Register 後的程式如下:

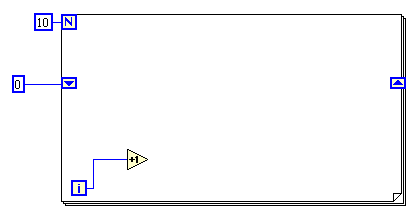

讓我們為 Shift Register 的 left terminal 設定初始值:

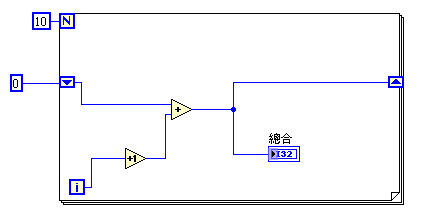

接著我們只要將 Loop Iteration 累加起來即可:



完成這支程式後，按 Run 鈕執行，便可以算出 1 加到 10 的總合為 55:

動動腦

這篇範例程式的 Loop Count 是常數 10，只能計算 1 加到 10 的總合，試著把這支程式改成下圖這樣，讓使用者可以指定 Loop Count，假如使用者指定 Loop Count 為 100，那麼，程式執行應該要得到總合為 5050:

接著利用 Function Palette 的 Timing >  Wait (ms)，在迴圈裏加個 Wait (ms) function，設定等待時間為 500 ms，接著再次重跑程式，現在你應該會看到迴圈每個 Iteration 的加總結果。
