2011年1月12日 星期三

使用 9V 電池對 Arduino 供電

Arduino 有兩種供電方式,一種是使用 USB Cable 連接 PC 透過 USB 供電,另一種是使用外部電源,像下圖這樣,直接使用電源變壓器對 Arduino 供電:


(註:變壓器要符合規格,必須是:輸出 9~12V 直流電源,可供應 250mA 或更高的電流,電源接頭尺寸為 2.1mm)

使用外部電源,除了用電源變壓器外,也可以用 9V 電池供電,在找不到電源插座或者是需要可攜式 (portable) 帶著走的場合中,使用 9V 電池供電會更方便:


要使用 9V 電池供電,你需要三樣東西。第一個,不用說,當然是 9V 電池:


另外兩個是 2.1mm 的電源插頭 (DC Plug) 以及一個電池扣 (battery clip):

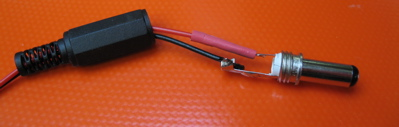

買好這三樣東西後,必須連接電池扣與電源接頭,我們得把電池扣的紅線 (正極) 跟電源插頭的內圈焊接起來,電池扣的黑線 (負極) 跟電源插頭的外圈焊接起來,像這樣:

image image

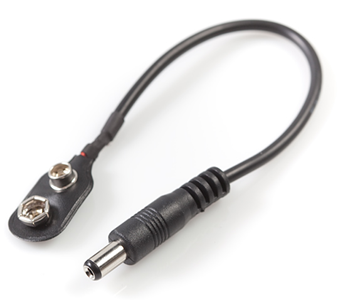

如果覺得焊接太麻煩,也可以直接購買電池轉接器來用:


(圖片來源:sparkfun)

資料來源

2 意見:

ChanJuan 提到...

您好,本文的【我們得把電池扣的紅線(正極)跟電源插頭的外圈焊接起來,電池扣的黑線(負極)跟電源插頭的內圈焊接起來】應改為內圈正,外圈負才是喔。(照片是沒錯的。)

常拜讀coopermaa大的文章,真是受益良多,也感謝您無私的分享。

Cooper Maa 提到...

哇嗚~ It is a typo!
感謝你的糾正。

不客氣,歡迎常來 debug 抓蟲啊。:)
