2.1 發射紅外線訊號 part 2

在前一篇中，我們提到，在使用 IRRemote Library 時，紅外線發射功能限定使用 pin 3，所以你只能把紅外線發射器接到 pin 3，不能接到其它腳位，像這樣:

但是萬一你 pin3 有其它用途，真的不能挪來接紅外線發射器，那要怎麼辦才好呢？還好，其實 IRRemote Library 有提供一個選項可以讓你選擇其它腳位，方法是修改 IRRemote Library 的 IRremoteInt.h 這一段:

這段程式碼主要是設定 Timer，Timer 的設定會決定紅外線發射器所用的腳位。

以 UNO, Duemilanove, Diecimila 等板子為例，預設是 Timer2，發射器要接 pin 3，假如你不想用 pin 3 當作紅外線發射的腳位，你有一個選擇，可以換成 Timer1，這樣就可以改用 pin 9 來接紅外線發射器：

// Arduino Duemilanove, Diecimila, LilyPad, Mini, Fio, etc
#else
  #define IR_USE_TIMER1   // tx = pin 9
  // #define IR_USE_TIMER2     // tx = pin 3
#endif

修改 IRremoteInt.h 之後，接線也要同步修改：

• 把紅外線發射器 (IR LED) 接到 pin 9，長腳 (陽極) 串接一顆 100 ohm 電阻接到 pin 9，短腳 (陰極) 接到 GND
• 按鈕的一支腳接到 +5V，另一支腳接到 pin 4 同時接一個 10K 電阻連到 GND

程式碼的部份不需要修改，不過必須重新編譯，並且上傳到 Arduino 板子上就可以了:

Wii Nunchuk 在 Arduino 的使用方法

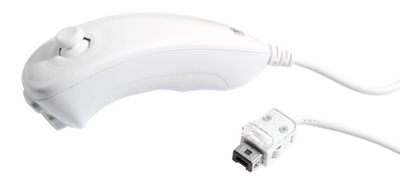

Wii Nunchuk 左手把是任天堂 Wii 遊戲機的附件，它搭配 Wii Remote 搖桿用於許多互動遊戲，主要是用來控制遊戲角色的遊動。Nunchuk 上有兩軸 Joystick 搖桿，C 和 Z 兩個按鈕，而且還內建一個可以計算位移的三軸加速計。

Wii Nunchuk 很便宜，很適合作為互動工具。於是，便有人想到可以結合 Nunchuk 與 Arduino 來做一些互動的應用，並且還做出專門用來連接 Arduino 與 Wii Nunchuk 的轉接板 WiiChuck:

Wii Nunchuk 走的是 I2C 通訊介面，WiiChuck 它就是把 I2C 用到的腳位 (SCL, SDA, GND, VCC) 拉出來，讓你方便連接 Nunchuk 與 Arduino。

WiiChuck 硬體的連接非常簡單，首先把 WiiChuck 接到 Nunchuk 上:

然後再把 WiChuck 接到 Arduino 上就可以了 (注意！必須把 WiiChuck 接到 Arduino 的 Analog Pin 2, 3, 4 5 這四支腳位上！）：



接下來就是如何撰寫程式了。在以前，你必須對 I2C 的通訊有一些了解，然後用比較硬派的方式寫程式（比較接近硬體底層的意思，參考這裏）。還好現在已經有比較方便的 WiiChuck Library 可以使用了。

範例

請先到底下的連結取得 Wiichuck library，然後裝到 Arduino 安裝目錄下的 libraries 裏面：

https://github.com/coopermaa/Wiichuck

輸入底下的程式碼 (可在 WiiChuck 的 examples 裏找到，程式名稱為 WiichuckDemo)：

將程式上傳到 Arduino 板子上執行，接著打開 Serial Monitor 視窗，便會看到 Wii Nunchuck 傳回的資料了，包括 X, Y 搖桿、XYZ 三軸加速度、C 和 Z 按鈕狀態等：

本文圖片大部份取自 http://todbot.com/blog/2008/02/18/wiichuck-wii-nunchuck-adapter-available/

參考資料

• WiiChuck
• Arduino - 使用 Wii Nunchuck
• 藝科 – Wii 轉接器

Plex Media Server (隨插即用多媒體伺服器)

Plex Media Server 是一個隨插即用多媒體伺服器，電腦上若安裝這套軟體，支援 DLNA 與 UPnP AV 的數位家電，就可以通過網路取得並播放位於電腦裏的電影、音樂和照片等多媒體。播放器有很多種形式，可以是一般電腦，可以是數位電視，也可以是智慧型手機。



這篇將介紹 Plex Media Server 的安裝與基本使用方法，最後我會提到如何用 Android 手機來播放電腦裏的多媒體。

下載

Plex 支援 Mac, Linux 和 Windows，所有版本都可以在這裏取得。我電腦用的還是很古老的 Windows XP 作業系統，所以這篇將以 Windows XP 為例說明，Windows 版本的 Plex 可以在這裏取得。(請確定你下載的是 Plex Media Server，不是 Plex Media Center。Plex Media Center 是播放器。)

為了方便，我將用 Plex Media Server 的簡稱 PMS。

安裝 PMS

下載 PMS 後，點兩下執行檔啟動安裝程式:

照著安裝程式一步一步做 (一直按 Next 就對了)，最後會出現安裝完成的畫面:

如果你有勾選左下方的 "Run Plex Media Server on exit"，當按下 Finish 按鈕時，PMS 就會開始運行。你可能會看到底下這個自動檢查軟體更新的訊息，就看你喜歡哪個，要讓它自動檢查就按 Check automatically，不然就按選 Don't check。

設定 PMS

安裝好 PMS 後，應該會在右下角的系統工具列看到 PMS 的圖示:

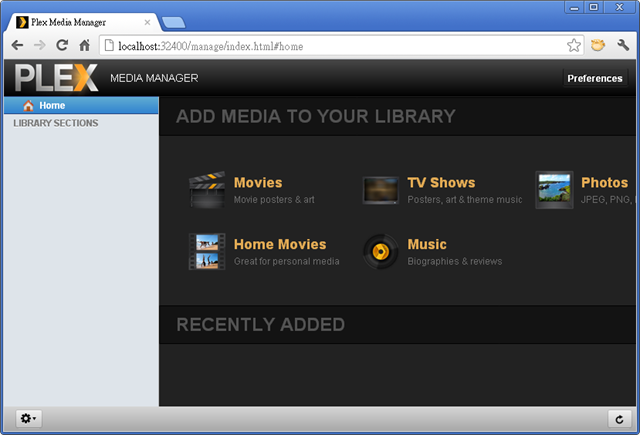

在圖示上按右鍵會帶出一個選單，請選擇 "Media Manager"，這個動作會在你瀏覽器上啟動 Media Manager:

現在可以開始把多媒體 (電影、音樂或照片) 加到我們的 Media Library 了。只要點選畫面上的多媒體 (如 Moveis, TV Shows, Photos, Home Movies, Music)，然後就會跳出一個可以讓你指定多媒體檔案位置的 popup box:

在加入多媒體後，你可能要耐心等候一下，因為如果你有很多影片、音樂和照片，PMS 會花一些時間收集這些多媒體的資訊。當 PMS 掃瞄完畢時，回到 Media Manager 主畫面，應該就會看到已經加進 Media Library 的多媒體:

點選任何一個影片，會跳到影片的詳細介紹，這個是 PMS 從網路上收集來的資訊:

PMS 的設定簡單介紹到這邊，接下來我們來用 Android 播放多媒體伺服器裏的內容。

Android 播放器

首先，請先到 Google Play 下載 BubbleUPnP。安裝好啟動後， BubbleUPnP 會問你要不要建置一個 server，你可以按 Skip 跳過:

此時請確定 Wi-Fi 有開啟並且連到和 PMS 同一個網路，切到 BubbleUPnP 的 DEVICES 頁面，在 SELECT LIBRARY 下應該會看到你的 PMS server，請在清單中選擇 PMS server:

在上圖的 SELECT RENDERER 區中，要確定選擇的是 Local Renderer。Local Renderer 代表你的 Android 裝置。如果家裏有其它播放器也可以利用 BuubleUPnP 把 PMS 中的多媒體串流到其它播放器中，例如數位電視。

接著切到 LIBRARY 頁面，就會看到 PMS 上分享出來的多媒體:



因為我加了一些影片在 Movies 資料夾，所以選擇 Movies:

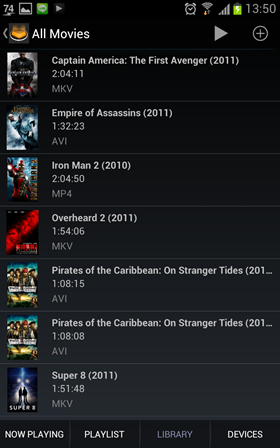

之後便會看到我 PMS 上分享出來的電影:

接著只要點一下影片，就可以用手機播放電腦裏的電影囉。

參考資料

• Plex
