實驗目的
練習使用 3x4 Keypad (矩陣鍵盤, Matrix Keypad)。寫一個簡單的程式,讀取 Keypad 的輸入並列印到 Serial Port 上。
Keypad 簡介
(圖片來源: Sparkfun)
Keypad 是很常見的輸入介面,生活周遭中就可以看到很多用到 Keypad 的物品,例如計算機、手機、收銀機等。Keypad 有很多種型式,有 12 個按鍵的 3x4 Keypad,有 4x4 的 Keypad 等等。
一般來說,Keypad 同一行(Column)的所有按鍵會接在同一條線路上,而同一列(Row)的所有按鍵也會接在同一條線路上。要判斷按鍵有沒被按下,就對某一行(Column)的線路送出電壓,然後檢查每一列(Row)的線路看看是否有電流通過,假如有電流通過的話,就代表按鍵有被按下,接著換到下一行(Column),然後依序檢查每一列的線路,照著這個步驟做,就可以對 Keypad 上所有按鍵的狀態整個檢查一遍。這個方法叫做鍵盤掃瞄(Matrix Keypad scan)。
識別 Keypad 的接腳
由於 Keypad 的腳位定義並沒有標準,所以,在使用 Keypad 前,必須先找出 Keypad 行(Column)與列(Row)線路所在的接腳。一個方法是用電表,對 Keypad 所有接腳兩兩量測,這部份可參考 Keypad Tutorial 的說明。另一個則是土法煉鋼的方法,把螺絲取下直接打開 Keypad 看它的電路。
以本實驗所用的 3x4 Keypad 為例,這個 Keypad 總共有 7 支接腳,上圖即 Keypad 拆開後的照片,它的電路結構很簡單,循著線路看就可以查出行(Column)與列(Row)線路所在的接腳,三個行(Columns)由左而右依序是 3, 1, 5 接腳,而四個列 (Rows) 從上而下依序是 2, 7, 6, 4 接腳。如下圖右下角的電路圖所示,可以拿個紙筆把你所用的 Keypad 行列所在的接腳抄寫下來,方便記憶。
(圖片來源: arduino.cc)
材料
- 麵包板 x 1
- Arduino 主板 x 1
- 3x4 Keypad
- 單心線 x N
接線
照下表連接 Arduino 與 Keypad 的接腳:
Keypad 接腳 | Arduino 接腳 | 說明 |
1 | 12 | Column1 |
2 | 11 | Row0 |
3 | 10 | Column0 |
4 | 9 | Row3 |
5 | 8 | Column2 |
6 | 7 | Row2 |
7 | 6 | Row1 |
接線圖如下:
Keypad 函式庫
Keypad 鍵盤掃瞄程序原本是有一點繁瑣的,必須控制輸出訊號、判斷輸入訊號、處理接觸彈跳(debounce)避免將機械的彈跳誤判為按鍵輸入等…,Keypad Library 已經把事情變簡單了,現在只要安裝 Keypad Library,就可以很輕鬆地讀取 Keypad 的輸入,而且 Keypad Library 支援 3x4, 4x4 等各種型式的 Keypad。
Keypad Library 的安裝辦法很簡單,到官網下載函式庫後,把檔案解壓縮放到 Arduino 的 Libraries 資料夾底下即可:
程式碼
底下是一個簡單的範例(HelloKeypad.pde),這支程式的功能只是讀取 Keypad 的輸入並列印到 Serial Port 上:

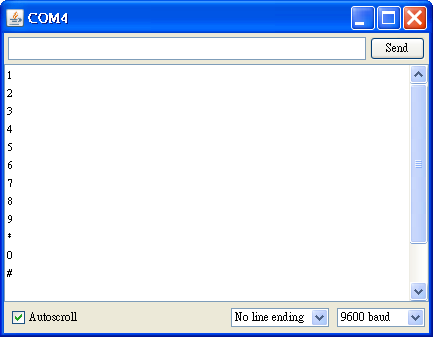

編譯程式,然後把程式上傳到 Arduino 後,打開 Serial Monitor 並依序按下 Keypad 上的 12 個按鍵,就會看到底下的結果:
在使用 Keypad Library 的時候,要特別注意 Keypad 與 Arduino 接腳的對應關係:
Keypad 接腳 | Arduino 接腳 | 說明 |
1 | 12 | Column1 |
2 | 11 | Row0 |
3 | 10 | Column0 |
4 | 9 | Row3 |
5 | 8 | Column2 |
6 | 7 | Row2 |
7 | 6 | Row1 |
一定要按照上表把行(Column)與列(Row)所在的 "Arduino 接腳" 依序填寫到陣列變數中,例如 Row0~Row3 的接腳依序是 11, 6, 7, 9,而 Column0~Column2 的接腳依序是 10, 12, 8:
如果你用的 Keypad 其 Column0~Column2 是在 Keypad 的 1, 2, 3 接腳,而 Row0~Row3 是在 Keypad 的 4, 5, 6, 7 接腳,可照下表定義 Keypad 與 Arduino 接腳的對應關係:
Keypad 接腳 | Arduino 接腳 | 說明 |
1 | 12 | Column0 |
2 | 11 | Column1 |
3 | 10 | Column2 |
4 | 9 | Row0 |
5 | 8 | Row1 |
6 | 7 | Row3 |
7 | 6 | Row4 |
那麼程式就要改成這個樣子:
