用 pulseIn 量測 button 被按了多久

實驗目的

練習用 pulseIn() 函式來量測 button 被按了多久的時間。

材料

• Arduino 主板 x 1
• Pushbutton x 1
• 10K 歐姆電阻 x 1
• 麵包板 x 1
• 單心線 x N

接線

• 把 pushbutton 一支腳接到 +5V，另一支腳接到 pin 2 同時接一顆 10K 電阻連到 GND

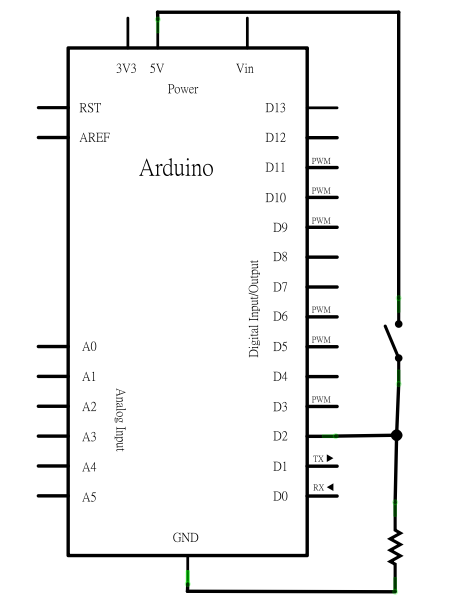

電路圖

程式

底下這支程式(pulseIn.pde)會印出 button 被按了多久的時間(duration):

pulseIn() 可以量測 pulse (脈波)的長度，不管是 HIGH 或 LOW 的 pulse 都可以，例如:

pulseIn() 會等待 pulse 的出現並且計算時間，timeout 時間預設是 1 秒鐘，假如在指定時間內沒有發現 pulse，pulseIn() 會回傳 0，你也可以透過 pulseIn() 的第 3 個參數指定 timeout 時間，單位是 microseconds:

pulseIn(pin, value, timeout)

pulseIn() 可以量測的 pulse 長度為 10 miliseconds 到 3 分鐘。

執行結果

下圖是範例數據，button 每次都是按大約 5 秒鐘:

▲ 用 Serial Monitor 觀察到的執行結果
