[PIC] Create a New Project with MPLAB

Introduction

本文說明如何使用 MPLAB 建立一個新專案。

Highlights

本文討論下列項目:

• Creating a New Project
• Building the Project
• Programming the Device
• Running the Program

看完本文後，你將可以完成下列工作:

• 使用 Project Wizard 建立 Project
• Assemble and link the code, and set the Configuration bits
• Program the chip and run the program

Creating a New Project

第一步是在 MPLAB IDE 裏建立 Project 跟 Workspace. 通常一個 workspace 裏只會有一個 project。

• 一個 Project 包含建立應用程式所需的檔案，如 source code, header files, library 等，以及編譯 project 的選項設定。
• 一個 Workspace 包含一個或多個 projects, 所用的 device 資訊, debug/programmer 工具, 以及 MPLAB IDE 的 Configuration settings 等

MPLAB IDE 裏有一個叫做 Project Wizard 的工具可以用來建立新 Project。

建立新 Project 會涉及下列工作:

• Task 1, Select a Device
• Task 2, Select the Language Toolsuite
• Task 3, Name Your Project
• Task 4, Add Files to Your Project
• Task 5, Confirm the Configuration Settings
• Task 6, Build the Project
• Task 7, Program the Device
• Task 8, Run the Program

Task 1, Select a Device

• 啟動 MPLAB IDE
• 點選 Project>Project Wizard… 以啟動專案精靈
• 在 Welcome Window 中，按下一步，Project Wizard Step One 視窗就會顯示在畫面上:

• 在 “Device” 下列選單中，選擇 MCU，例如“PIC18F46K20”
• 按下一步，Project Wizard Step Two 視窗就會顯示在畫面上:

Task 2, Select the Language Toolsuite

• 在 “Active Toolsuite” 下拉選單中，點選 “Microchip C18 Toolsuite”。這個工具組包含了我們將使用到的 compiler, assembler 與 linker。如果 “Microchip C18 Toolsuite” 不在下拉選單中，請點一下 “Show all installed toolsuite” checkbox。

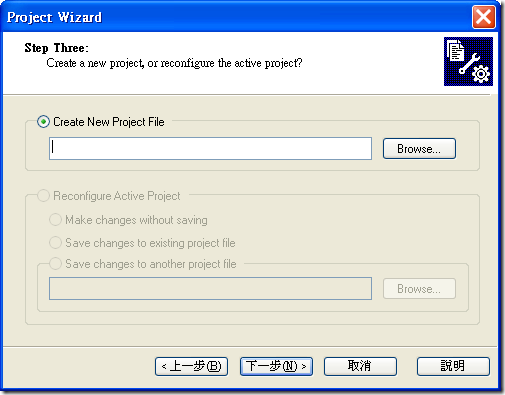

• 按下一步繼續，Project Wizard Step Three 視窗就會顯示在畫面上:

Task 3, Name Your Project

• 在 “Create New Project File” 欄位中輸入 C:\MyProjects\BlinkLED\BlinkLED
• 按下一步繼續。Project Wizard Step Four 視窗就會顯示在畫面上(註:Windows 會跳出一個 dialog，說 C:\MyProjects\BlinkLED 資料夾不存在，問你要不要建立，此時請按確定):

Task 4, Add Files to Your Project

目前沒有 .c 程式檔，這步可跳過。

• 按下一步繼續
• 在 Summary 視窗上按下完成，一個新的 Project 跟 Workspace 就產生了。其中:
  • BlinkLED.mcw 是 workspace 檔
  • BlinkLED.mcp 是 Project 檔
• 點 File>New 建立一個新檔
• 點 File>Save As… 把檔案存起來，命名為 blinkLED.c，放在 C:\MyProjects\BlinkLED 資料夾裏
• 接著把底下的範例程式碼複製到 blinkLED.c 裏

• 在 Project window 中, 在 Source Files 資料夾上按右鍵，如下圖，點 Add Files，然後選取 blinkLED.c 把檔案加到 Project 的 source directory 裏:

• 點 Programmer>Select Programmer>MPLAB ICD2，此時 Output window 會顯示 “Target Device PIC18F46K20 found, revision = xxx ” 的訊息，代表已正確連上 PIC18F46K20 MCU, 如下圖 (若找不到 Device，請確認板子有正確連接到 PC):

Task 5, Confirm the Configuration Settings

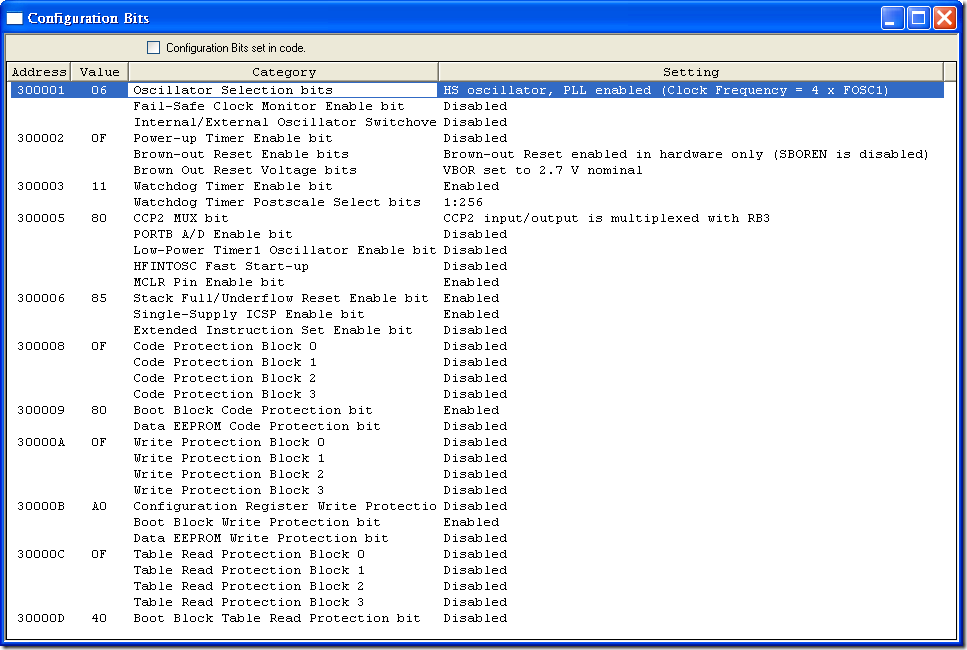

• 點 Configure>Configuration Bits，確認 Configuration bits 的設定是正確的。下圖是一般的設定(詳細請參考 PIC18F46K20 DataSheet):

請注意！通常我們會在 Code 裏設定 Configuration bits，如果不是，而是要在這個視窗設定，就必須取消勾選 “Configuration Bits set in code” 這個選項。

Task 6, Build the Project

• 點 Project>Build Options…>Project>Directories, 在 “Show directories for” 下拉選單中，選 Library Search Path，按下 New 按鈕，接著輸入 C18 的 lib 資料夾路徑，如下圖:

• 點 Project>Make, Output window 就會顯示在畫面上，如下圖
• 注意編譯的過程，當你看到 “BUILD SUCCEEDED” 的訊息時，代表已準備好可以燒錄程式了。

Task 7, Program the Device

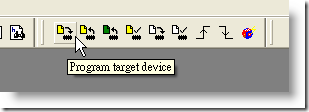

• 在 Program Toolbar 上，點 Program target device 鈕:

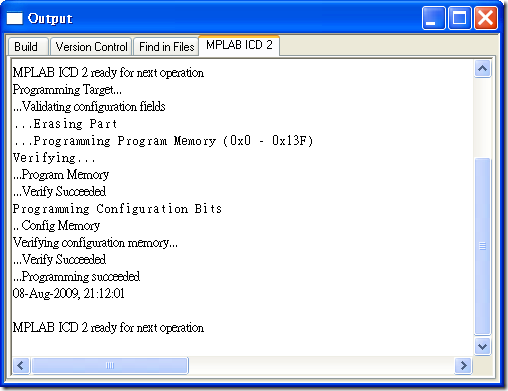

• 如下圖，在 Output window 中，注意 output 的訊息，若看到 “Programming Succeeded” 表示燒錄已完成:

Task 8, Run the Program

• 按下 Program Toolbar 上的 Release from Reset 開始執行程式:

此時板子上的 LED 若有閃爍，代表程式已成功執行。 (註：LED 接在 RA4 腳位)

參考資料

• Getting Started with MPLAB C18
